楼梯是房屋各楼层间的垂直交通联系部分，是楼层人流疏散必经的通路。楼梯设计应根据使用要求，选择合适的形式，布置恰当的位置，根据使用性质、人流通行情况及防火规范综合确定楼梯的宽度及数量，并根据使用对象和使用场合选择最合适的坡度。这里只介绍在已知楼梯间的层高、开间、进深尺寸的前提下楼梯的设计，对楼梯各细部尺寸进行详细的计算。现以常用的平行双跑楼梯为例，说明楼梯尺寸的计算方法，如图13-17。

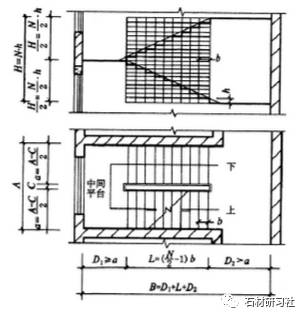

图13-17 楼梯尺寸计算

【设计步骤】

① 确定楼梯踏步高宽尺寸h×b,根据层高H和初选踏步高h确定每层踢面数N， N＝H／h。为了减少构件规格，一般应尽量采用等跑梯段， 因此N宜为偶数。如所求出N为奇数或非整数，可反过来 调整踏步高h。石材研习社（微信号stone5A）

② 根据步数N和踏步宽b决定梯段水平投影长度L， L=(0.5N-1)b。

③ 确定是否设梯井。如楼梯间宽度较富裕，可在两 梯段之间设梯井。供少年儿童使用的楼梯梯井不应大于 120mm，以利安全。梯井宽C通常为60～200mm。

④ 根据楼梯间开间净宽A和梯井宽C确定梯段宽度， a=(A—C)／2。同时检验其通行能力是否满足紧急疏散时人流股数要求，如不能满足，则应对梯井宽C或楼梯间开

间净宽A进行调整。

⑤ 根据初选中间平台宽Dl(Dl≥a)和楼层平台宽D2(D2≥a)以及梯段水平投影长度L检验楼梯间进深净长度B，D1+L+D2=B。如不能满足，可对L值进行调整(即调整b值)。必要时，则需调整B值。通常可取D1=D2。在B值一定的情况下，如尺寸有富余，一般可加宽b值以减缓坡度或加宽D2值以利于楼层平台分配人流。

【例题】

设计某住宅楼梯。已知该楼层高3m，室内外高差450mm，楼梯开间2700mm，进深5400mm，墙厚200mm。拟采用双跑平行楼梯。

（1）确定踏步尺寸b×h初步选定b×h=300×150mm， （这一组数据是设计中常用数据，可首先选用，如不符合要求，再行调整） 踏步数N＝H／h=3000/150=20 步，采用双跑平行楼梯，每跑10步。

（2）确定梯段水平投影长度L

L=(0.5N-1)b = (0.5×20-1)×300 = 2700mm

（3） 确定梯井宽度C

梯井宽度C在60～200mm之间，假设梯井宽度C=100mm

（4）确定梯段宽度a

楼梯间开间净宽A=开间-墙厚=2700-200=2500mm 梯段宽度a=(A—C)／2=(2500-100)/2=1200mm

（5）确定休息平台宽度D

假设中间平台宽Dl=楼层平台宽D2

楼梯间进深净长度B=进深-墙厚=5400–200 = 5200mm

那么: D=(B-L)/2=(5200-2700)/2=1250mm 由于D>a,符合了设计要求。以上设计合理。

如果计算结果D

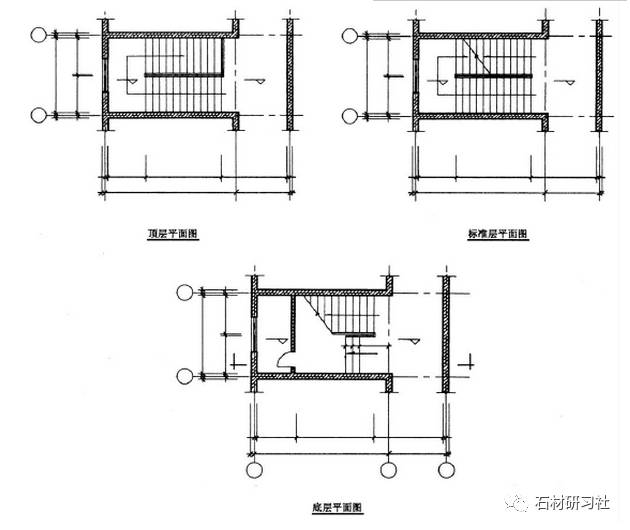

图为楼梯各层平面图示。

图13-18 楼梯各层平面图示
